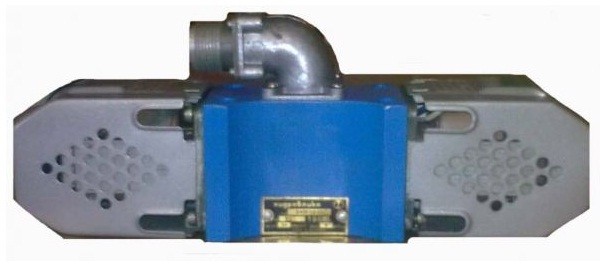

54ПГ 73-11 аналог (ВЕ6.54 + плита В6 73-11)

54ПГ 73-11 аналог (ВЕ6.54 + плита В6 73-11)

По запросу
  • Доставка по России и СНГ
    Мы доставим ваш заказ по всей России и СНГ. До терминала ТК доставка БЕСПЛАТНО.
  • Оплата
    Оплатите заказ , наличный и безналичный расчет.
  • Пункт выдачи
    Будем рады видеть Вас в пункте выдачи по адресу: г. Омск, ул. Транссибирская 6 к. 2.

45ПГ74-24М, 54ПГ72-24М, 54ПГ73-11, 54ПГ73-11, 54ПГ73-12, 54ПГ73-24, 54ПГ74-12, 54ПГ74-24, 54ПГ74-24М, 54БПГ73-11, 54БПГ73-11М, 54БПГ73-12, 54БПГ73-24, 54БПГ74-24М, 55БПГ73-11, 55БПГ73-12, 64ПГ72-34, 64ПГ73-12, 64ПГ73-24, 64ПГ74-24М, 64БГ74-24М, 64ПГ74-34, 64БПГ74-24М.

Гидрораспределители золотниковые типа Г ( ПГ, БГ, БПГ ) предназначены для изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и мобильных машин.Структура условного обозначения

44   В   Б   П   Г73-2   4
          Исполнение по диаметру условного прохода:1 - Dy = 6 мм;2 - Dy = 10 мм;3 - Dy = 16 мм;4 - Dy = 20 мм;5 - Dy = 32 мм.

Обозначение по классификатору:Г73-2 - с электрогидравлическим или пневмогидравлическим управлением;Г73-1 - с электрическим или пневматическим управлением;Г72-3 - с гидравлическим управлением;Г74-1 - с механическим управлением;Г74-2 - распределители с ручным управлением.

Исполнение по присоединению: А - стыковое;буква отсутствует - резьбовое.

Исполнение по способу установки золотника в позицию:для ручного управления:Б - пружинный возврат;для гидравлического управления:Б - с одной стороны на золотник воздействует плунжер;В - с одной стороны на золотник воздействует пружина;для электрического и электрогидравлического управления:Б - с одним электромагнитом;для пневматического и пневмогидравлического управления:Б - с одним пневмоприводомДля основного исполнения буква отсутствует

В - пневмоуправление

Исполнение по гидросхеме

Технические характеристики

Параметр ПГ73-11ПГ74-11  ПГ73-12
ПГ74-12
ПГ72-32ПГ74-22
Г72-33 Г74-24
Г72-34
ПГ72-24
ПГ73-24
ПГ74-34
Г72-25
Г74-35
ПГ72-25
ПГ73-25
Условный проход, мм 8 10 16 20 32
Расход масла:- номинальный- максимальный 816 2040 4080 80160 160320
Минимальное давление управления для гидрораспределителей с гидравлическим и электрическим управлением, МПа:
- двухпозиционных
- трехпозиционных
-- 0,5
0,8
0,40,6 0,4
0,6
0,4
0,6
Время срабатывания, с, для аппаратов с управлением:- электрическим- гидравлическим-электрогидравлическим 0.02-- 0,030,05- 0,5- -0,1 -1- -0,1 - 1
0,05 - 1,5
-0,15 - 2- -
0,15 - 2
0,07 - 3,0
Ход, мм 10 ( 5 для 54 и 55 - го исполнения по гидросхемам )
Напряжение, В 110, 220, 380 ( перем. ток ); 12,24,48 ( постоян. ток )
Тяговое усилие, Н 16 25 - 16 - 16
Продолжительность включения (ПВ ), % 100
Максимальное число включений в час 1800 1300 - 1800 - 1800
Масса, кг 3 6 12 15 26 28

  Габаритные и присоединительные размеры золотников ПГ 73-12
