YW-035-10-50 THREADED (МКПВ 32/3Т3Р1)

YW-035-10-50 THREADED (МКПВ 32/3Т3Р1)

По запросу
  • Доставка по России и СНГ
    Мы доставим ваш заказ по всей России и СНГ. До терминала ТК доставка БЕСПЛАТНО.
  • Оплата
    Оплатите заказ , наличный и безналичный расчет.
  • Пункт выдачи
    Будем рады видеть Вас в пункте выдачи по адресу: г. Омск, ул. Транссибирская 6 к. 2.

 Гидроклапан Y-03, Y-06, YW-03, YW-06, Y-10, YW-10 предназначен для предохранения гидросистемы от перегрузок, поддержания настроенного давления и дистанционной разгрузки путем соединения полости со сливной линией; предохранения гидросистемы от перегрузок и поддержания настроенного давления при включенном электромагните пилота, разгрузка — при выключенном; предохранения гидросистем от перегрузок и поддержания настроенного давления при выключенном электромагните пилота, разгрузка при включенном.

Пример обозначения и соответствия оборудованию импортного производства

Наименование импортного г/клапана

Российский аналог

Y-03-31,5-X-50

МКПВ 10/3 С2Р3 (стыковой монтаж)

Y-06-31,5-X-50

МКПВ 20/3 С2Р3

YW-03-31,5-B-X-50 (c распределителем)

МКПВ 10/3 С3Р3

YW-06-31,5-B-X-50 (с распределителем)

МКПВ 20/3 С3Р3

Y-03-31,5-50

МКПВ 10/3 C2Р3

Y-06-31,5-50

МКПВ 20/3 C2Р3

Y-10-31,5-50

МКПВ 32/3 C2Р3

Y-10-31,5-50

МКПВ 32/3 C2P3

YW-10-31,5-X-50 (с распределителем)

МКПВ 32/3 С3Р3

Y-015-31.5-50 THREADED

МКПВ 10/3 Т2Р3 (трубный монтаж)

YW-015-31.5-Х THREADED

МКПВ 10/3 Т3Р3

Y-025-31.5-50 THREADED

МКПВ 20/3 Т2Р3

YW-025-31.5-Х THREADED

МКПВ 20/3 Т3Р3

DY-03-P-31,5-70

МКПВ 10/3 МР

DY-02-P-31.5-70

КПМ 6/3



Технические параметры

Ду, мм Y-03 (Ду=10мм) Y-06 (Ду=25мм) Y-10 (Ду=32мм) DY-02 (Ду=6мм) DY-03 (Ду=10мм)
Максимальное давление, МПа 32 32
Максимальный расход (л/мин) 60 120 240 35 70
Рабочая жидкость Минеральное масло, жидкость на основе эфиров фосфорной кислоты
Рабочее давление, МПа 7-32 7-20
Вес, кг 2.6 6.6 12.3 2,5 4,5
<strong> </strong>

Структура условного обозначения гидроклапана типа Y

Y

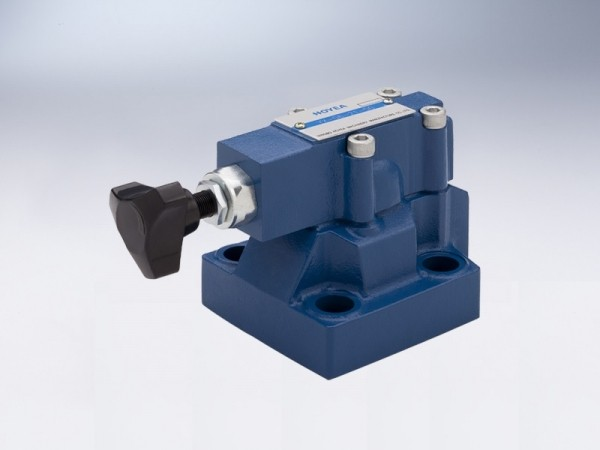

Y – предохранительный клапан с гидравлическим управлением;

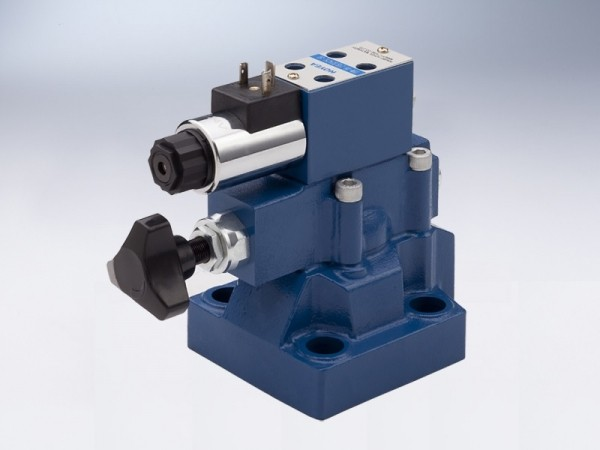

YW – предохранительный клапан с электромагнитным управлением.

03

Диаметр условного прохода

Для стыкового монтажа:

03 – 10 мм;

06 – 20 мм;

10 – 32 мм.

Для трубного монтажа:

015 – 10 мм;

025 – 20 мм.

В

Режим работы катушки разгрузки клапана:

А - разгрузка при включении разгрузочного клапана;

В - давление при включении катушки разгрузочного клапана.

31.5

Диапазон рабочего давления: 31,5 МПа

ХХ

Тип питания и дренажа:

Без кода - внутреннее питание и дренаж;

Y - внутреннее питание, внешний дренаж;

Х - внешнее питание, внутренний дренаж;

XY - внешнее питание, внешний дренаж.

ХХХХХ

Питание электромагнита  (для клапанов с электроуправлением):

D12=12VDC

D24=24VDC

B110/50=110/50Hz

B220/50=220/50Hz

50

Серия



Схемы гидроклапана предохранительного типа  Y

Гидроклапаны предохранительные импортные Y, YW типа МКПВ - рисунок 3

 Габаритные и присоединительные размеры клапана Y, YW (МКПВ)

Гидроклапаны предохранительные импортные Y, YW типа МКПВ - рисунок 4

Гидроклапаны предохранительные импортные Y, YW типа МКПВ - рисунок 5





Марка

В1

В2

 D1 D2  D3 D4 D5   L1 L2  L3  L4  L5

Y/YW-03

80

54

Ø20

Ø14

Ø12

М12

Ø5

90

54

23,5

97,5

155,5

Y/YW-06

100

69,8

Ø26

Ø18

Ø22

М16

Ø5

117

66,7

34

111

168

Y/YW-10

116

82,5

Ø30

Ø20

Ø30

М18

Ø5

148

89

41,5

121

179



Марка

 L6 L7  L8  L9  L10  L11  L12  L13

Y/YW-03

179

133,5

27

92

22

48

0

22,1

Y/YW-06

193

147

24,3

120

11,1

55,6

23,8

33,3

Y/YW-10

203

157

21,6

146

12,7

76,2

31,7

44,4
