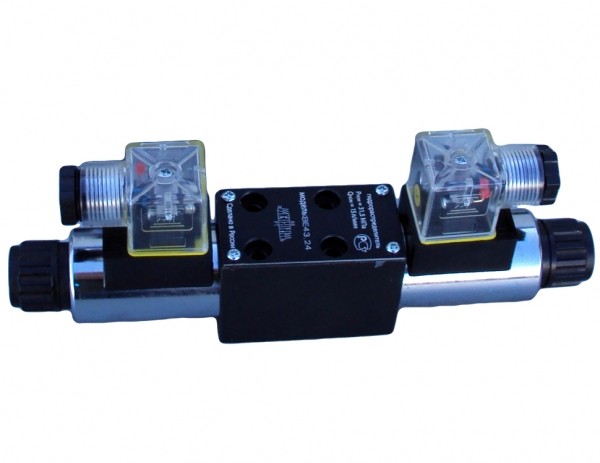

ВЕ43.54

Доставка по России и СНГ
Мы доставим ваш заказ по всей России и СНГ. До терминала ТК доставка БЕСПЛАТНО.
Оплата
Оплатите заказ , наличный и безналичный расчет.
Пункт выдачи
Будем рады видеть Вас в пункте выдачи по адресу: г. Омск, ул. Транссибирская 6 к. 2.

Обзор

Назначением гидрораспределителей ВЕ43, имеющих электромагнитное управление по типу ВЕ 43, является управление клапанной гидроаппаратурой при встраиваемом исполнении. Кроме того, их можно применять самостоятельно для того, чтобы управлять потоками рабочей жидкости, находящейся в гидравлических системах.

Для работы гидрораспределителей ВЕ43 необходимы минеральные масла, грубость очистки которых не должна превышать первого класса чистоты. Ориентироваться следует на ГОСТ 17216-71 'Промышленная чистота. Также требуются жидкость соответствующего класса чистоты', вязкость которой составляет от 10 -400 мм2/с. Температура при этом должна составлять от 0 -70 град. С, тогда как температура окружающего воздуха колеблется в пределах от 0 град. до + 50 град. С.Структура условного обозначения Технические характеристики ВЕ43

Наименование параметров		Величина
Давление нагнетания, кгс/см кв.	номинальное	320
Давление нагнетания, кгс/см кв.	максимальное	350
Давление на сливе, не более кгс/см кв.		50
Давление пробное, кгс/см кв.		480
Номинальный перепад давлений, кгс/см кв.		зависимость
Условный проход, мм		4
Поток рабочей жидкости, л/мин.	номинальный	4
Поток рабочей жидкости, л/мин.	максимальный	20
Продолжительность включения при номинальном режиме, мин.		15
Время срабатывания при номинальном режиме, мин.	с электромагнитом переменного тока	35
Время срабатывания при номинальном режиме, мин.	с электромагнитом постоянного тока	20
Усилие, необходимое для ручного переключения золотника от кнопки, не более, кгс		6
Допускаемые внутренние утечки при номинальном давлении, не более, см куб./мин.		80
Электромагнит постоянного тока:	напряжение, В	12, 24, 48
	потребляемая мощность, Вт	22
	режим работы, ПВ, %	100
Электромагнит переменного тока:	напряжение, В	36, 110, 220
	частота, Гц	50, 60
	рабочая мощность, Вт	46
	пусковая мощность, Вт	130
	режим работы, ПВ, %	100

Общий вид гидрораспределителей типа ВЕ-43Гидрораспределитель состоит из корпуса 1, в котором есть каналы для привода и отвода рабочей жидкости. Сливные полости объединены сверху каналом, который глушится штифтом 3. В центральном отверстии корпуса расположен золотник 2, устанавливаемый в необходимую позицию пружиной 8 через шайбы 9. К торцам корпуса крепятся электромагниты управления 4 маслонаполненного типа. В конструкции с одним электромагнитом электромагнит крепится к первому торцу, а с другой стороны устанавливается крышка 5. Уплотнение электромагнита и крышки осуществляется с помощью круглых резиновых колец 6.Основные габаритные и присоединительные размеры ВЕ43, схемы распределения потока 2-х позиционных гидрораспределителей

Основные габаритные и присоединительные размеры ВЕ43, схемы распределения потока 3-х позиционных гидрораспределителей Таблица аналогов гидравлических схем для гидрораспределителей ВЕ43
