Гидрораспределители серии DWHG являются электромагнитные клапаны с пилотным управлением типа катушки. Эта серия используется для управления пуском, останов и направление потока.
| Размер | 10 | 16 | 22 | 25 | 32 |
| Максимальное рабочее давление ПАБ (МПа) | +31,5 | 35 | +31,5 | 35 | 35 |
| Внешне сливают Т Порт (МПа) | +31,5 | 25 | 25 | 25 | 25 |
| Внутренне сливают Т Порт (МПа) | (АС) -10 | (АС) -10 | (АС) -10 | (АС) -10 | (АС) -10 |
| (DC) -16 | (DC) -16 | (DC) -16 | (DC) -16 | (DC) -16 | |
| Внешне сливают Y Порт (МПа) | (АС) -10 | (АС) -10 | (АС) -10 | (АС) -10 | (АС) -10 |
| (DC) -16 | (DC) -16 | (DC) -16 | (DC) -16 | (DC) -16 | |
| Минимум Управляющее давление (МПа) | 0.45-1 | 0.45-1.3 | 0.45-1 | 0.45-1 | 0.45-1 |
| Максимум. скорость потока (л / мин) | 160 | 300 | 450 | 650 | 1100 |
| Вес (КГС) | 6,7 | 9,5 | 12 | 18 | 38,5 |
| Корпус клапана (материал) Обработка поверхности | литье поверхность фосфатирования | ||||
| чистота нефти | NAS1638 класс 9 и ISO4406 класс 20/18/15 | ||||

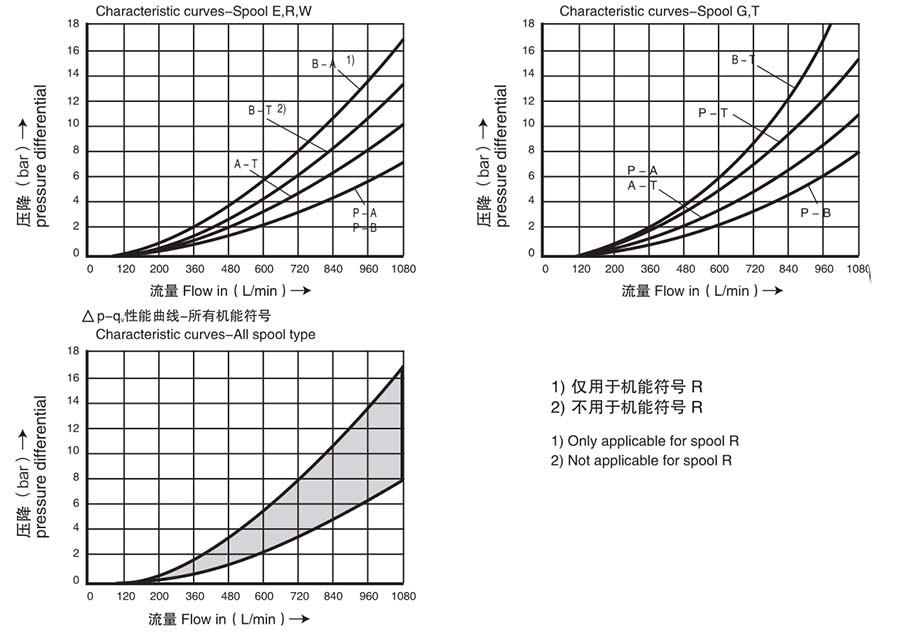

Характеристические кривые: Тип 4DWHG32 ... (измеренная с HLP46, Voil = 40 & plusmn; 5 ℃ ℃)
Золотников символы
4DWHG32 СТЫКОВОЙ Установочные размеры
Набор Клапана винт
6 M20 × 80 Гб / T70.1-2000 12,9 Момент затяжки Ма = 430нм.
Уплотнительное кольцо для PTAB порта: φ42 × 3
уплотнительное кольцо круглого сечения для XY порта: φ19 × 3

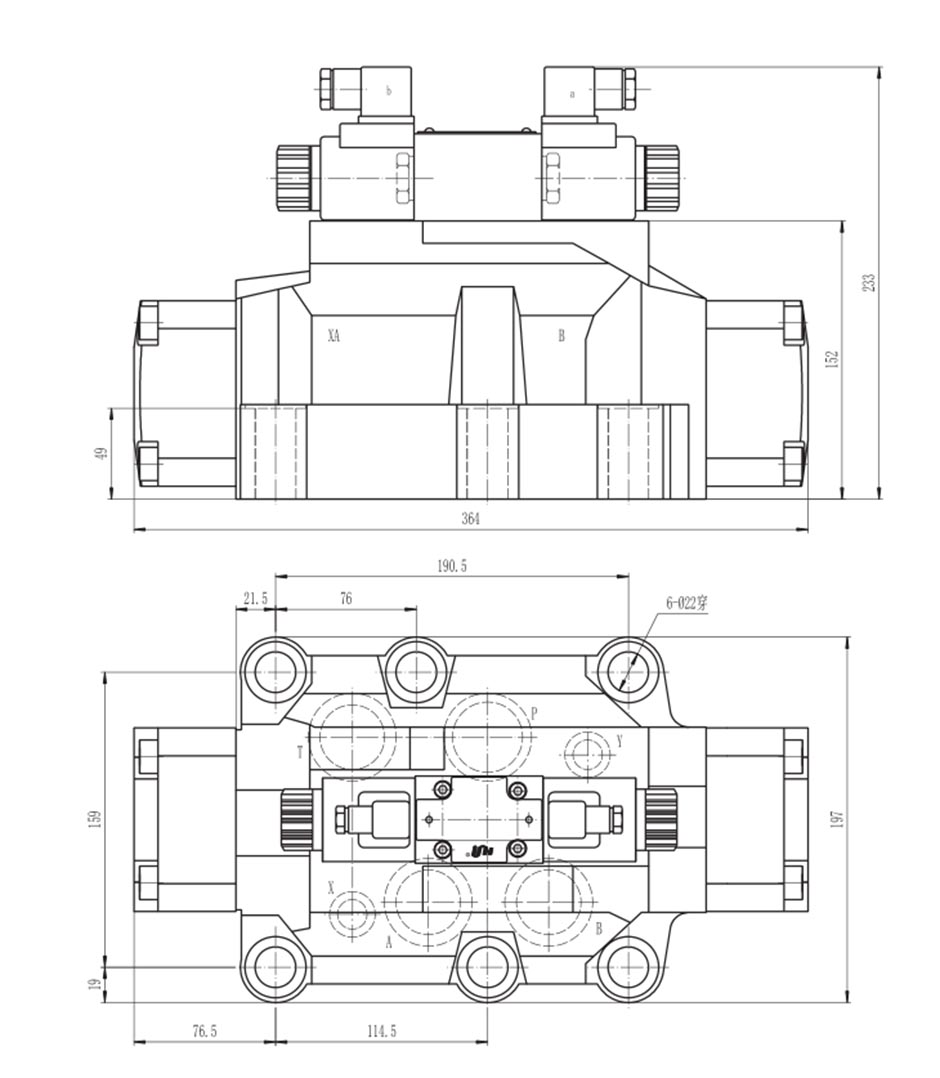

Установочные размеры
