Обзор

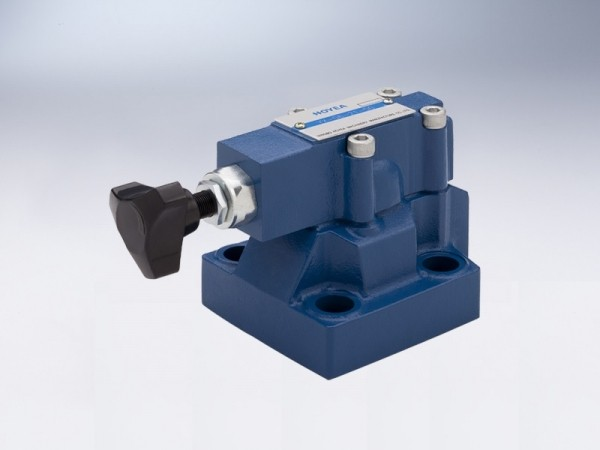

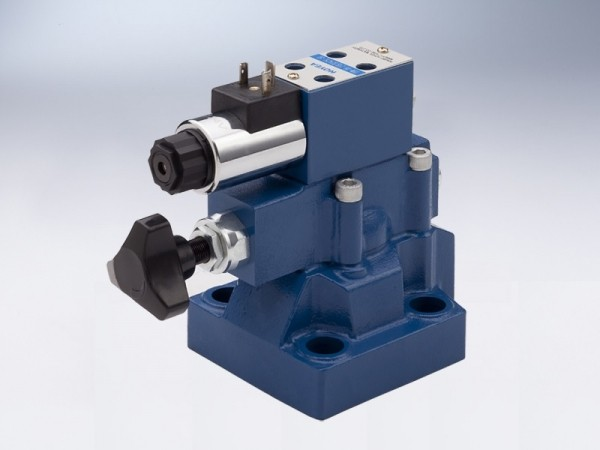

Гидроклапан Y-03, Y-06, YW-03, YW-06, Y-10, YW-10 предназначен для предохранения гидросистемы от перегрузок, поддержания настроенного давления и дистанционной разгрузки путем соединения полости со сливной линией; предохранения гидросистемы от перегрузок и поддержания настроенного давления при включенном электромагните пилота, разгрузка — при выключенном; предохранения гидросистем от перегрузок и поддержания настроенного давления при выключенном электромагните пилота, разгрузка при включенном.

Пример обозначения и соответствия оборудованию импортного производства

Наименование импортного г/клапана	Российский аналог
Y-03-31,5-X-50	МКПВ 10/3 С2Р3 (стыковой монтаж)
Y-06-31,5-X-50	МКПВ 20/3 С2Р3
YW-03-31,5-B-X-50 (c распределителем)	МКПВ 10/3 С3Р3
YW-06-31,5-B-X-50 (с распределителем)	МКПВ 20/3 С3Р3
Y-03-31,5-50	МКПВ 10/3 C2Р3
Y-06-31,5-50	МКПВ 20/3 C2Р3
Y-10-31,5-50	МКПВ 32/3 C2Р3
Y-10-31,5-50	МКПВ 32/3 C2P3
YW-10-31,5-X-50 (с распределителем)	МКПВ 32/3 С3Р3
Y-015-31.5-50 THREADED	МКПВ 10/3 Т2Р3 (трубный монтаж)
YW-015-31.5-Х THREADED	МКПВ 10/3 Т3Р3
Y-025-31.5-50 THREADED	МКПВ 20/3 Т2Р3
YW-025-31.5-Х THREADED	МКПВ 20/3 Т3Р3
DY-03-P-31,5-70	МКПВ 10/3 МР
DY-02-P-31.5-70	КПМ 6/3

Технические параметры

Ду, мм	Y-03 (Ду=10мм)	Y-06 (Ду=25мм)	Y-10 (Ду=32мм)	DY-02 (Ду=6мм)	DY-03 (Ду=10мм)
Максимальное давление, МПа	32			32
Максимальный расход (л/мин)	60	120	240	35	70
Рабочая жидкость	Минеральное масло, жидкость на основе эфиров фосфорной кислоты
Рабочее давление, МПа	7-32			7-20
Вес, кг	2.6	6.6	12.3	2,5	4,5

<strong> </strong>

Структура условного обозначения гидроклапана типа Y

Y	Y – предохранительный клапан с гидравлическим управлением; YW – предохранительный клапан с электромагнитным управлением.
03	Диаметр условного прохода Для стыкового монтажа: 03 – 10 мм; 06 – 20 мм; 10 – 32 мм. Для трубного монтажа: 015 – 10 мм; 025 – 20 мм.
В	Режим работы катушки разгрузки клапана: А - разгрузка при включении разгрузочного клапана; В - давление при включении катушки разгрузочного клапана.
31.5	Диапазон рабочего давления: 31,5 МПа
ХХ	Тип питания и дренажа: Без кода - внутреннее питание и дренаж; Y - внутреннее питание, внешний дренаж; Х - внешнее питание, внутренний дренаж; XY - внешнее питание, внешний дренаж.
ХХХХХ	Питание электромагнита (для клапанов с электроуправлением): D12=12VDC D24=24VDC B110/50=110/50Hz B220/50=220/50Hz
50	Серия

Схемы гидроклапана предохранительного типа Y

Габаритные и присоединительные размеры клапана Y, YW (МКПВ)

Марка	В1	В2	D1	D2	D3	D4	D5	L1	L2	L3	L4	L5
Y/YW-03	80	54	Ø20	Ø14	Ø12	М12	Ø5	90	54	23,5	97,5	155,5
Y/YW-06	100	69,8	Ø26	Ø18	Ø22	М16	Ø5	117	66,7	34	111	168
Y/YW-10	116	82,5	Ø30	Ø20	Ø30	М18	Ø5	148	89	41,5	121	179

Марка	L6	L7	L8	L9	L10	L11	L12	L13
Y/YW-03	179	133,5	27	92	22	48	0	22,1
Y/YW-06	193	147	24,3	120	11,1	55,6	23,8	33,3
Y/YW-10	203	157	21,6	146	12,7	76,2	31,7	44,4
