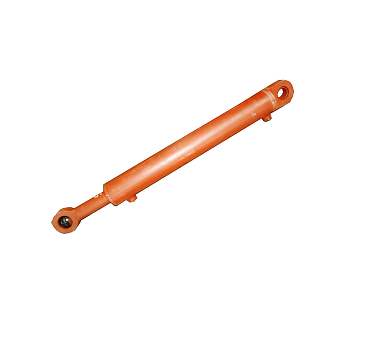

Гидроцилиндр подъема заднего борта, поворота стрелы, излом стрелы ЦГ-80.50х560.11-01 (Ц16-80-50-560.11, У4564-200А.000-32)

Доставка по России и СНГ
Мы доставим ваш заказ по всей России и СНГ. До терминала ТК доставка БЕСПЛАТНО.
Оплата
Оплатите заказ , наличный и безналичный расчет.
Пункт выдачи
Будем рады видеть Вас в пункте выдачи по адресу: г. Омск, ул. Транссибирская 6 к. 2.

Обзор

Основные характеристики:

Диаметр поршня: 80мм;
Диаметр штока: 50мм;
Ход поршня: 560мм;
Рабочее давление: 12 - 20МПа;
Усилие на штоке: толкающее 60,32 кН (6032 кГ), тянущее 36,76 кН (3676 кГ);
Масса: 37,5кг.

Конструкция и параметры:

Гидроцилиндр подъёма заднего борта, поворота и излома стрелы представляет собой простой на первый взгляд, но очень важный конструктивный элемент, без которого была бы невозможна организация работы вспомогательного агрегата, смонтированного на спецтехнике. Принцип действия устройства заключается в совершении возвратно-поступательных движений своим подвижным звеном, в ходе чего нагнетается давление рабочей жидкости, и она преобразуется в механическую энергию.

Обеспечение рабочего органа необходимым количеством питания является одной из главных задач приспособления. Кроме того, в процессе эксплуатации он принимает на себя большую часть всех возникающих нагрузок, позволяя сохранить целостность остальных механизмов машины. Эта особенность многократно увеличивает общую производительность техники, потому как она может выполнять поставленные задачи с большей эффективностью.

Несмотря на внешнюю простоту, гидроцилиндр подъёма заднего борта, поворота и излома стрелы является сложным по конструкции. Он включает в себя несколько компонентов: грязесъёмник, контргайки, демпфер, крышки, подшипники, втулки, шплинт и гильзу, а также два основополагающих элемента – поршень и шток.
